PUNZONADORAS DE ANGULOS

Contamos con una variedad de soluciones en equipos para Procesar Ángulo. Si requiere realizar agujeros y corte de ángulos a medida, le podremos dar una excelente solución. Existen una variedad de modelos dependiendo su requerimiento: Ocean Clipper, AFPS-643/623 y AngleMaster HD . Algunas ventajas de estos equipos son:

  • Maximice productividad.
  • Eliminación punzonado/barrenado manual.
  • Procesamiento con mayor rapidez.
  • Provee una exactitud excepcional en colocación de agujeros, eliminando costosas modificaciones en campo.

Solicitar Información/Cotización

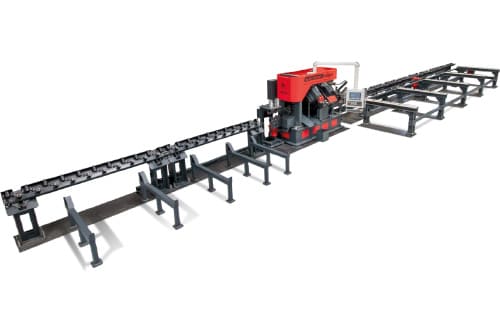

OCEAN CLIPPER

La Ocean Clipper Línea CNC para Procesar Ángulos no es solo la línea CNC más económica de nuestras línea, es además la más compacta. El Clipper utiliza un diseño patentado con la característica de un taladro y herramienta para punzonar en línea el uno con el otro, lo que crea una máquina dramáticamente más compacta, no mucho más grande que una máquina de herrería. Este tamaño compacto reduce el costo significativamente.
La pequeña huella requerida, y el bajo costo de la máquina, han resultado en que el Ocean Clipper se haga la línea de ángulo CNC de más rápida venta en el mundo, y ha hecho posible que hasta los más pequeños fabricantes tengan su propia producción de ángulos CNC. Nuestros más pequeños clientes que disponen del Clipper tienen menos de 5 empleados en la planta.


Solicitar Información/Cotización

Tamaño Maximo de Angulo. 6 x 6 x 5/8" (150 x 150 x 15mm).
Tamaño Minimo de Angulo. 1-1/2 x 1-1/2 x 1/8" (40 x 40 x 4mm).
Diametro Maximo de Agujero. 1-9/16".
Diametro Minimo de Agujero. 5/16".
Tonelaje Ponche 75 Toneladas US (68 Toneladas Metricas)
Tamaño Maximo de Ranura . 1-1/4" Diametro-Estandar (270).
Tonelaje Cizilladora. 100 Toneladas US (91 Toneladas Métricas).
Peso. Marco de Punzonado/Esnamblaje de Cizilladora - 5,000 Lbs (2258kg). Esnamblaje Eje-X - 900 Lbs (408 Kg) Unidad de Poder para Alimentacion - 300 Lbs (136kg) cada una.
Requerimiento Energetico. 480 V.
Aire a Presión. 80 PSI.

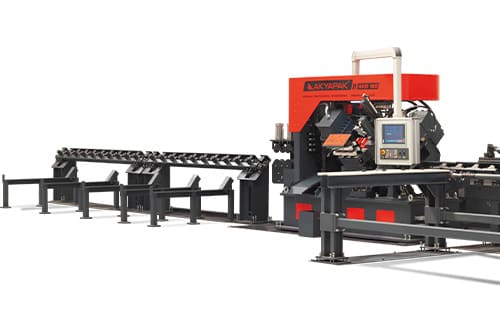

LÍNEA DE ÁNGULO AFPS-643/623

Proporcionar las partes más precisas, productivas y rentables es esencial para el funcionamiento. Los fabricantes de éxito utilizan actualmente la AFPS 643/623 para automatizar el procesamiento de hierro en ángulo y material plano, con una máquina que puede entregar piezas precisas y terminadas en segundos. Un ángulo de clip típico de 150 mm x 150 mm x 15 mm con doce agujeros puede ser perforado, marcado y cortado a una longitud final en menos de un minuto.
La AFPS-643/623 puede punzonar agujeros redondos o con forma (oblongos, rendijas, etc.), marcar las piezas, y cortar las piezas a la longitud en un solo paso, reduciendo al mínimo el desperdicio. La Anglemaster puede ser equipada con equipo complementario de carga y descarga, para reducir al mínimo la manipulación de materiales y agilizar aún más la producción.


Solicitar Información/Cotización

Capacidad máxima en ángulo. 152 mm x 152 mm x 15 mm.
Capacidad mínima en ángulo. 38 mm x 38 mm x 3 mm.
Capacidad máxima en planos. 152 mm x 15 mm.
Capacidad mínima en planos. 50 mm x 6 mm ó 75 mm x 5 mm.
Tamaño máximo del orificio. 32 mm.
Capacidad de punzonado. 66 tons métricas.
Capacidad de las cuchillas. 209 tons métricas .
Tipo de hoja de las cuchillas. Corte sencillo.
Peso de la máquina. 5,443 kg.
