3 ADM ECO - LÍNEA DE TALADRO CNC DE 7 EJES

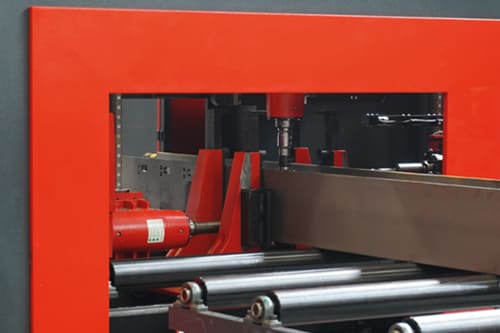

La Línea de Taladro CNC 3 ADM ECO es una eficiente solución para la perforación de perfiles, al igual que el 3ADM, integra tres husillos independientes y tiene la capacidad de taladrar todo tipo de perfiles y elementos estructurales desde tres lados diferentes de manera rápida y practica.

Su programación CNC permite una mayor precisión en sus procesos de taladrado y su porta herramientas de cambio automático un mejor manejo de los tiempos de producción.

Tiene la capacidad de taladrar todo tipo de perfiles como: vigas, ángulos y canales con barrenos de 10 a 40 mm de diámetro.

Solicitar Cotización    Ver Catálogo

3 ADM - LÍNEA DE TALADRO CNC DE 7 EJES

La Línea 3 ADM está diseñada con servomotores de alta potencia y un sistema de orientación por medio de guías de rodillos lineales que permiten que se tenga una mayor precisión en los procesos de barrenado.

Cuenta con un sistema de lubricación MQL para las herramientas que man- tiene las brocas afiladas y efectivas por más tiempo, reduciendo significativamente los costos de consumibles.

La 3ADM integra unidades de cambio automático de herramientas (ATC) de 4 estaciones por cada husillo, lo que reduce el tiempo de inactividad de la máquina al no tener que cambiarlas manualmente.



  • Panel de control: Mitsubishi / Siemens.
  • Unidad de Barrenado - Vertical: 1 Vertical
  • Unidad de Barrenado - Horizontal: 2 Horizontales
  • Diámetro de Barrenado: 10-40 mm
  • Velocidad del husillo: 50-3000 d/min.
  • Potencia de accionamiento por eje: 11 kW / 70 Nm
  • Torque del husillo: 280 Nm
  • Sistema de transmisión de movimiento: Husillos de bolas precargados/sistema de tuercas.
  • Unidad de cambio automático de herramientas: Para cada husillo, un ATC con 4 herramientas.
  • Mesa de alimentación CNC: Material estándar de 12 m.
  • Mesa de Salida con Rodillos Motorizados: Material estándar de 12 m.
  • Lubricación Central para Guías Lineales: Estándar.
  • Sistema de refrigeración de herramientas: MQL.
  • Peso del Metro Lineal: 600 kg/m
  • Herramienta de roscado para los tres ejes (opcional): M10 - M24 (con juego especial)
  • Altura de viga máx-mín: 500 / 80 mm
  • Eje de la herramienta del cabezal del husillo: BT 40 (con orificio largo de líquido refrigerante).
  • Movimiento de la pieza: Servomotor + caja de engranajes planetarios.
  • Medición automática de secciones transversales: Estándar.
  • Integración de máquina de sierra de cinta de inglete: Opcional.
  • Peso: 11000 kg
  • Dimensiones de la Máquina: 2300 x 5400 x 3050 mm
  • Marcado DOT: Opcional
  • Marcado por Rayado: Por un lado.
  • Transportador de virutas: Estándar.

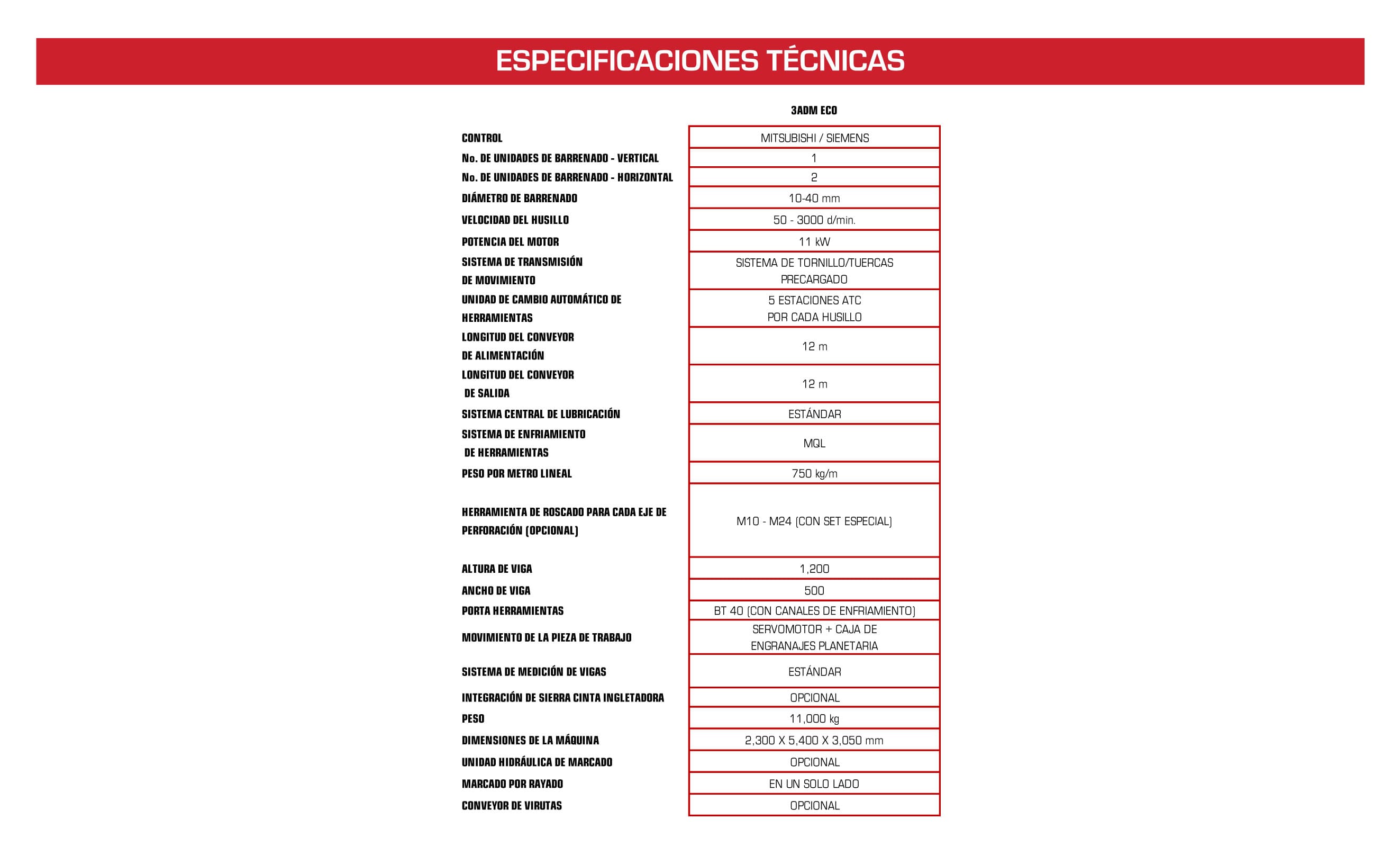

  • Tabla_3ADM-ECO
