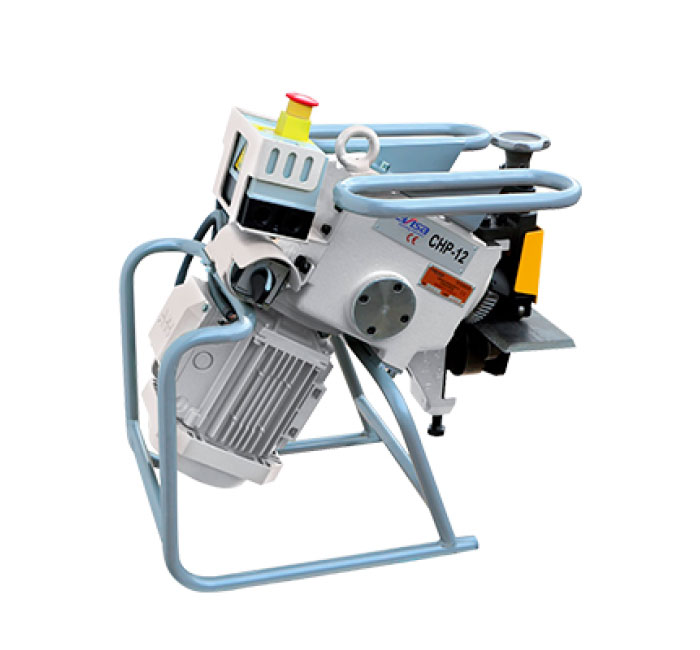

Chaflanadoras de Placa y Tubo

Las chaflanadoras de placa y tubo CEVISA destacan en el mercado por su versatilid y adaptación a múltiples necesidades de producción.

Permiten realizar trabajos a alta velocidad sin comprometer los resultados ni la precisión del proceso en placas desde 3 hasta 100 mm de espesor.

Ofrecen ventajas como facilidad de manejo y versatilidad de trabajo en diferentes ángulos, eficiencia y fácil instalación en su taller.

Disponibles en versiones Estándar, Graduales, Reversibles, Mecanizados con Grandes Espesores.

Solicitar Información/Cotización

Información técnica

Selecciona un modelo de Interés:

Chaflanadora

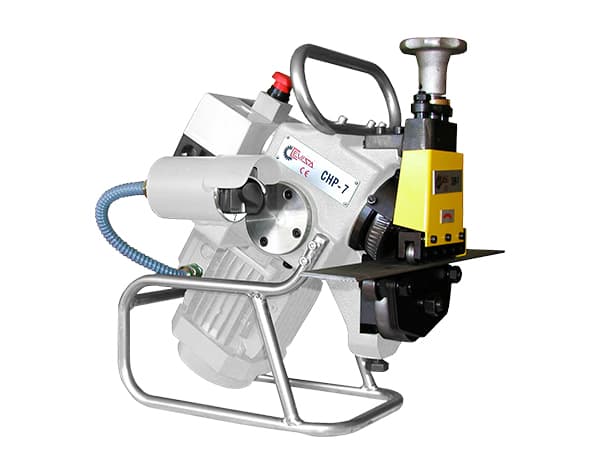

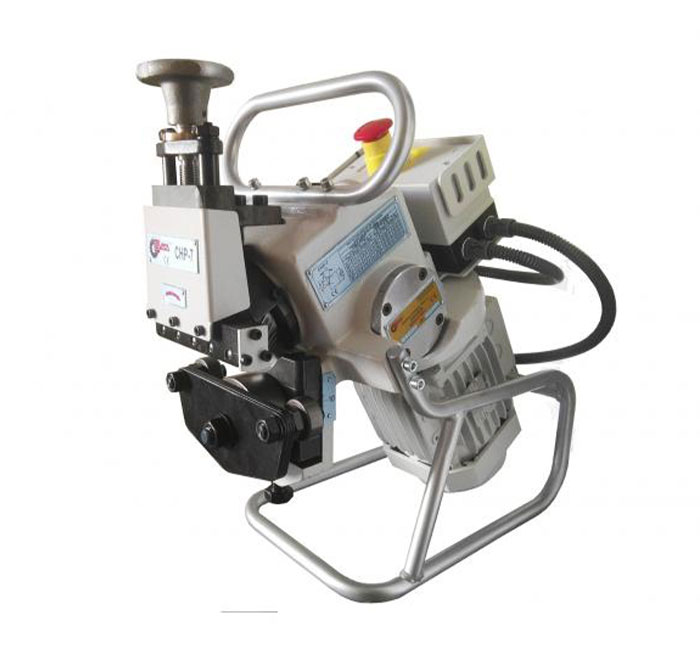

CHP-7

CHP-7

Chaflanadora de Placa y Tubo por Cizallado Estándar.
Cuenta con velocidad de chaflanado de 1.6 m por minuto.
Compacta, ligera y rapida para espesores pequeños.
Ideal para aluminio.

Máx. Profundidad de Bisel* *en una sola pasada	6 mm
Máx. Profundidad de Bisel* *en múltiples pasadas	10 mm
Espesor Mínimo de Placa	3 mm
Espesor Máximo de Placa	16 mm
Diámetro Interno Mín. Tubo	100 mm
Ángulos de Chaflanado	22.5° hasta 45°
Velocidad de Biselado	1.6 m/min
Potencia	.75 HP
Peso	45 kg.
Chaflanes en Placas	K,Y,V y X
Chaflanes en Tubos	K,Y,V y X

Solicitar Cotización

Chaflanadora

CHP-7

CHP-7

Chaflanadora de Placa y Tubo por Cizallado Estándar.
Cuenta con velocidad de chaflanado de 1.6 m por minuto.
Compacta, ligera y rapida para espesores pequeños.
Ideal para aluminio.

Máx. Profundidad de Bisel* *en una sola pasada	6 mm
Máx. Profundidad de Bisel* *en múltiples pasadas	10 mm
Espesor Mínimo de Placa	3 mm
Espesor Máximo de Placa	16 mm
Diámetro Interno Mín. Tubo	100 mm
Ángulos de Chaflanado	22.5° hasta 45°
Velocidad de Biselado	1.6 m/min
Potencia	.75 HP
Peso	45 kg.
Chaflanes en Placas	K,Y,V y X
Chaflanes en Tubos	K,Y,V y X

Solicitar Cotización

Chaflanadora

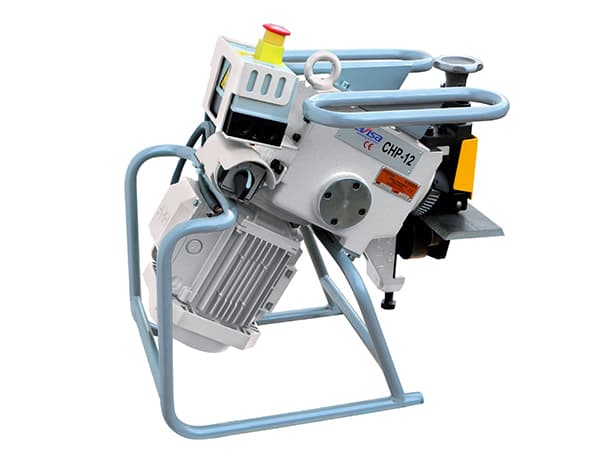

CHP-12

CHP-12

Chaflanadora de Placa y Tubo por Cizallado Estándar.
Cuenta con velocidad de chaflanado de 2.6 m por minuto.
Sustituye eficazmente procesos manuales permitiendo el chaflanado de placas de hasta 6 metros en 3 minutos.
Avance automático, sencillez de manejo y ajuste.

Máx. Profundidad de Bisel* *en una sola pasada	12 mm
Máx. Profundidad de Bisel* *en múltiples pasadas	17 mm
Espesor Mínimo de Placa	6 mm
Espesor Máximo de Placa	40 mm
Diámetro Interno Mín. Tubo	100 mm
Ángulos de Chaflanado	22.5° hasta 45°
Velocidad de Biselado	2.6 m/min
Potencia	3 HP
Peso	65 kg.
Chaflanes en Placas	K,Y,V y X
Chaflanes en Tubos	K,Y,V y X

Ver Video

Solicitar Cotización

Chaflanadora

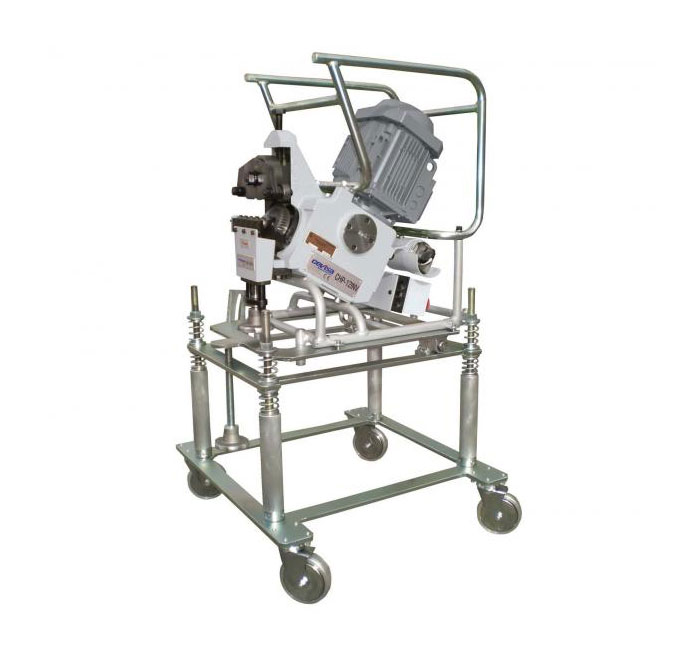

CHP-12 INV

CHP-12 INV

Chaflanadora de Placa y Tubo por Cizallado Estándar.
Cuenta con velocidad de chaflanado de 2.6 m por minuto.
Capaz de biselar placas en X o Y (superior e inferior) sin esfuerzo.
Es ideal para realizar chaflanes sobre tubos de gran diámetro por su sistema de válvulas de respiración.

Máx. Profundidad de Bisel* *en una sola pasada	12 mm
Máx. Profundidad de Bisel* *en múltiples pasadas	18 mm
Espesor Mínimo de Placa	6 mm
Espesor Máximo de Placa	40 mm
Diámetro Interno Mín. Tubo	100 mm
Ángulos de Chaflanado	22.5° hasta 45°
Velocidad de Biselado	2.6 m/min
Potencia	3 HP
Peso	65 kg.
Chaflanes en Placas	K,Y,V y X
Chaflanes en Tubos	K,Y,V y X

Solicitar Cotización

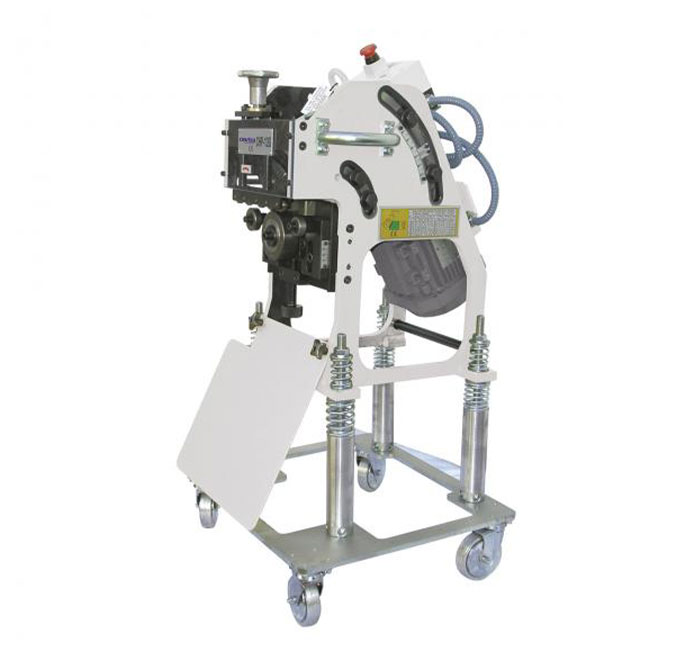

Chaflanadora

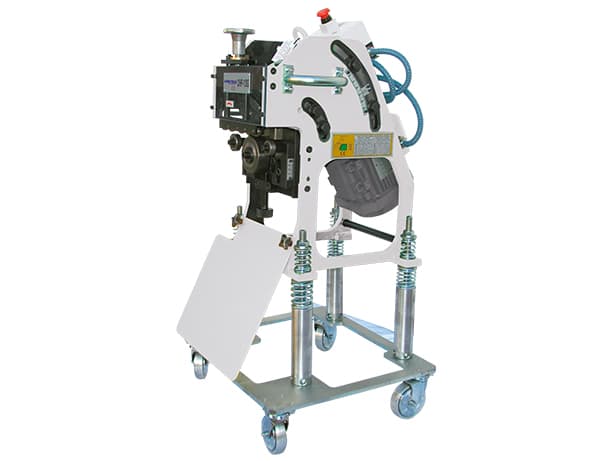

CHP-12G

CHP-12G

Chaflanadora de Placa y Tubo por Cizallado Gradual.
Cuenta con velocidad de chaflanado de 2.6 m por minuto.
Es ideal para trabajar cualquier ángulo de biselado entre 20° y 45° para espesores desde 6 mm.
Su carro integrado facilita su manejo e instalación.

Máx. Profundidad de Bisel* *en una sola pasada	12 mm
Máx. Profundidad de Bisel* *en múltiples pasadas	18 mm
Espesor Mínimo de Placa	6 mm
Espesor Máximo de Placa	30 mm
Diámetro Interno Mín. Tubo	100 mm
Ángulos de Chaflanado	20° hasta 45°
Velocidad de Biselado	2.6 m/min
Potencia	3 HP
Peso	100 kg.
Chaflanes en Placas	K,Y,V y X
Chaflanes en Tubos	K,Y,V y X

Ver Video

Solicitar Cotización

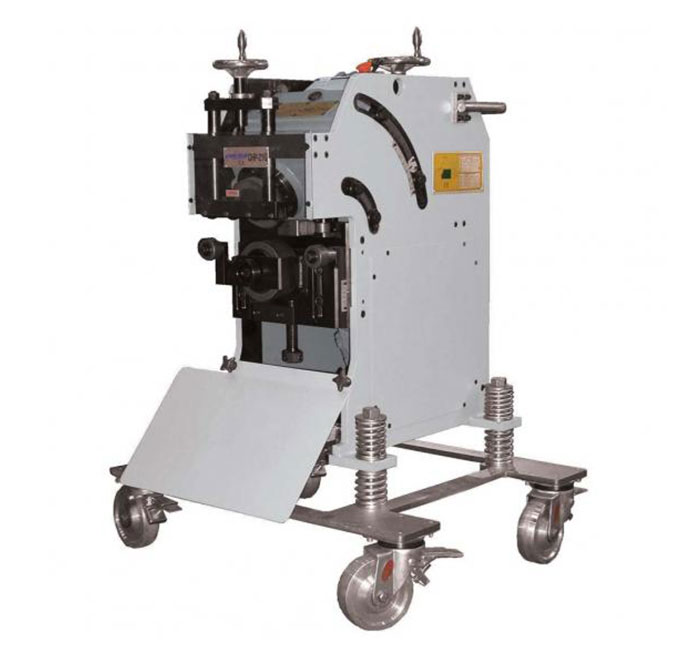

Chaflanadora

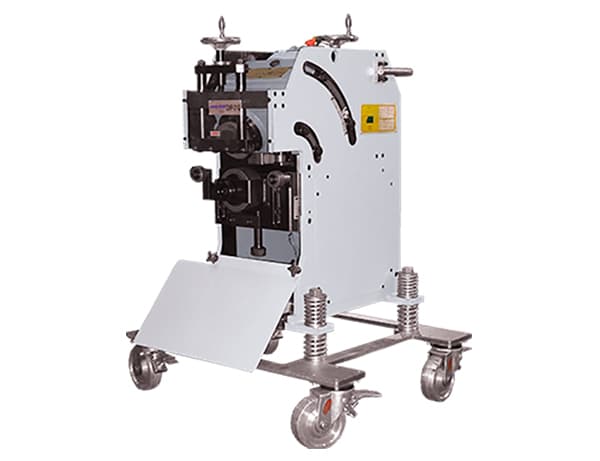

CHP-21G

CHP-21G

Chaflanadora de Placa y Tubo por Cizallado Gradual.
Cuenta con velocidad de chaflanado de 1.7 m por minuto.
Es ideal para trabajar cualquier ángulo de biselado entre 20° y 45° para espesores desde 9 mm.
Diseñada para requerimientos exigentes de trabajo y un servicio ininterrumpido.

Máx. Profundidad de Bisel* *en una sola pasada	20 mm
Máx. Profundidad de Bisel* *en múltiples pasadas	28 mm
Espesor Mínimo de Placa	9 mm
Espesor Máximo de Placa	50 mm
Diámetro Interno Mín. Tubo	150 mm
Ángulos de Chaflanado	20° hasta 45°
Velocidad de Biselado	1.7 m/min
Potencia	4 HP
Peso	450 kg.
Chaflanes en Placas	K,Y,V y X
Chaflanes en Tubos	K,Y,V y X

Solicitar Cotización

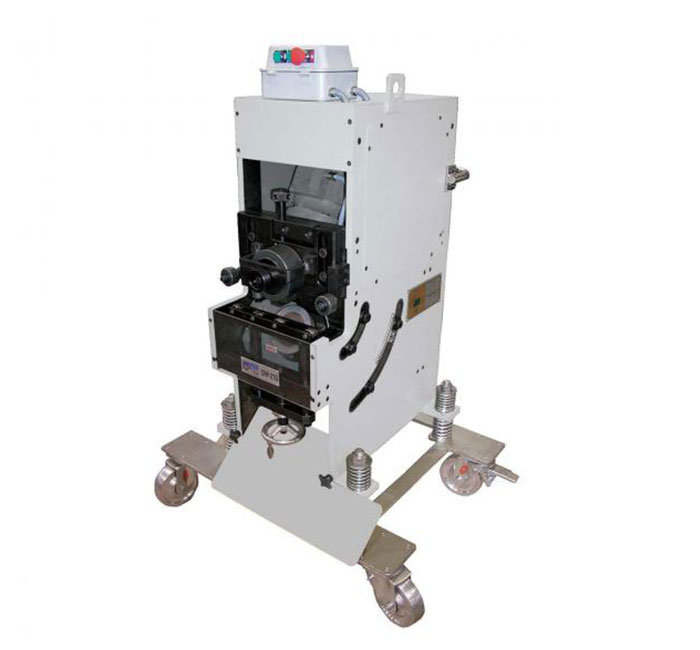

Chaflanadora

CHP-21G INV

CHP-21G INV

Chaflanadora de Placa y Tubo por Cizallado Gradual.
Cuenta con velocidad de chaflanado de 1.7 m por minuto.
Ángulo variable integrado entre 20° y 45° para espesores desde 9 mm.
Diseñada para realizar chaflanes inferiores en grandes placas sin tener que darles la vuelta.

Máx. Profundidad de Bisel* *en una sola pasada	20 mm
Máx. Profundidad de Bisel* *en múltiples pasadas	28 mm
Espesor Mínimo de Placa	9 mm
Espesor Máximo de Placa	50 mm
Diámetro Interno Mín. Tubo	150 mm
Ángulos de Chaflanado	20° hasta 45°
Velocidad de Biselado	1.7 m/min
Potencia	4 HP
Peso	485 kg.
Chaflanes en Placas	K,Y,V y X
Chaflanes en Tubos	K,Y,V y X

Solicitar Cotización

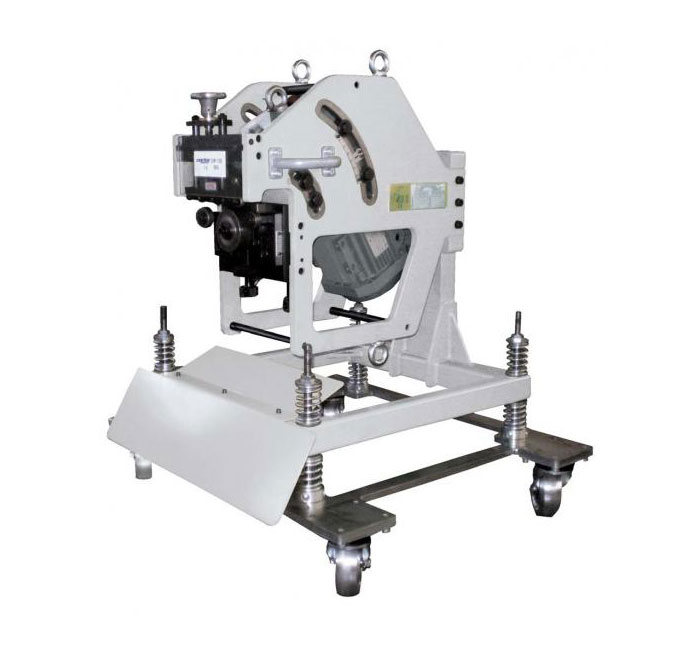

Chaflanadora

CHP-12G REV

CHP-12G REV

Chaflanadora de Placa y Tubo por Cizallado Reversible.
Realiza chaflanes precisos en X, K o Y (biselado de chapas superior e inferior).
Ángulo variable integrado entre 20° y 45° para espesores desde 6 mm.
En cuestión de segundos, se voltea la máquina haciéndola funcional y rápida, perfecta para ciclos controlados de producción y eficiencia.

Máx. Profundidad de Bisel* *en una sola pasada	12 mm
Máx. Profundidad de Bisel* *en múltiples pasadas	18 mm
Espesor Mínimo de Placa	6 mm
Espesor Máximo de Placa	30 mm
Diámetro Interno Mín. Tubo	100 mm
Ángulos de Chaflanado	20° hasta 45°
Velocidad de Biselado	2.6 m/min
Potencia	3 HP
Peso	235 kg.
Chaflanes en Placas	K,Y,V y X
Chaflanes en Tubos	K,Y,V y X

Solicitar Cotización

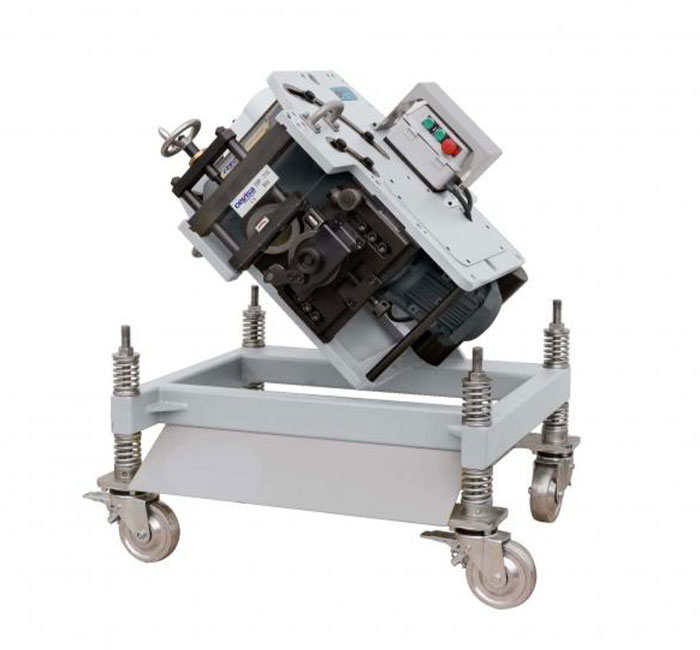

Chaflanadora

CHP-21G REV

CHP-21G REV

Chaflanadora de Placa y Tubo por Cizallado Reversible.
Realiza chaflanes precisos en X, K o Y de manera rápida y sencilla
Ángulo variable integrado entre 20° y 45° para espesores desde 9 mm.
Flexible y eficiente: 2 en 1, chaflanado superior e inferior de placas en una sola máquina.

Máx. Profundidad de Bisel* *en una sola pasada	20 mm
Máx. Profundidad de Bisel* *en múltiples pasadas	28 mm
Espesor Mínimo de Placa	9 mm
Espesor Máximo de Placa	50 mm
Diámetro Interno Mín. Tubo	150 mm
Ángulos de Chaflanado	20° hasta 45°
Velocidad de Biselado	1.7 m/min
Potencia	4 HP
Peso	628 kg.
Chaflanes en Placas	K,Y,V y X
Chaflanes en Tubos	K,Y,V y X

Ver Video

Solicitar Cotización

Chaflanadora

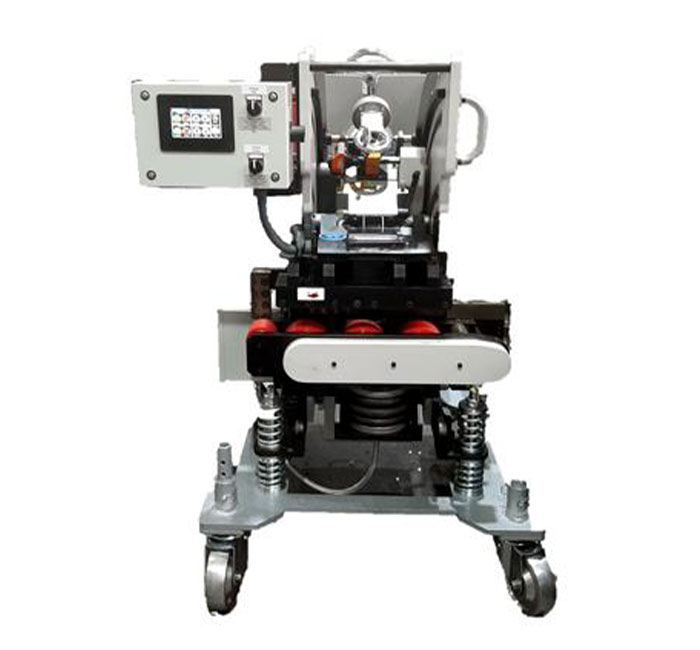

CHP-30G

CHP-30G

Chaflanadora de Placa por Mecanizado de Gran Espesor.
Apta para todo tipo de materiales desde 5 mm.
Ángulo variable integrado entre 15° hasta 70 °.
Su velocidad de trabajo y su acabado mecanizado garantiza al usuario chaflanes con máxima precisión.

Máx. Profundidad de Bisel* *en una sola pasada	25 mm
Máx. Profundidad de Bisel* *en múltiples pasadas	35 mm
Espesor Mínimo de Placa	5 mm
Espesor Máximo de Placa	50 mm
Diámetro Interno Mín. Tubo	-
Ángulos de Chaflanado	15° hasta 70°
Velocidad de Biselado	0.5 m/min
Potencia	3 HP
Peso	600 kg.
Chaflanes en Placas	K,Y,V, X y transición.
Chaflanes en Tubos	-

Ver Video

Solicitar Cotización

Chaflanadora

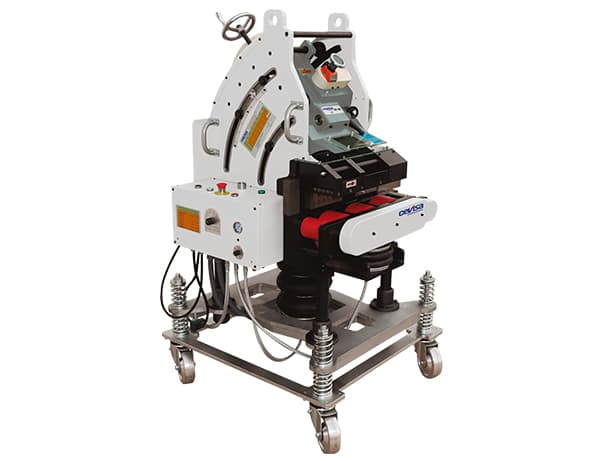

CHP-60G

CHP-60G

Chaflanadora de Placa por Mecanizado de Gran Espesor.
Apta para todo tipo de materiales desde 10 mm hasta 100 mm.
Ángulo variable integrado entre 15° hasta 70 °.
Su velocidad de trabajo y su acabado mecanizado garantiza al usuario chaflanes con máxima precisión.

Máx. Profundidad de Bisel* *en una sola pasada	40 mm
Máx. Profundidad de Bisel* *en múltiples pasadas	60 mm
Espesor Mínimo de Placa	10 mm
Espesor Máximo de Placa	100 mm
Diámetro Interno Mín. Tubo	-
Ángulos de Chaflanado	15° hasta 70°
Velocidad de Biselado	0.5 m/min
Potencia	5 HP
Peso	810 kg.
Chaflanes en Placas	K,Y,V, X y transición.
Chaflanes en Tubos	-

Ver Video

Solicitar Cotización

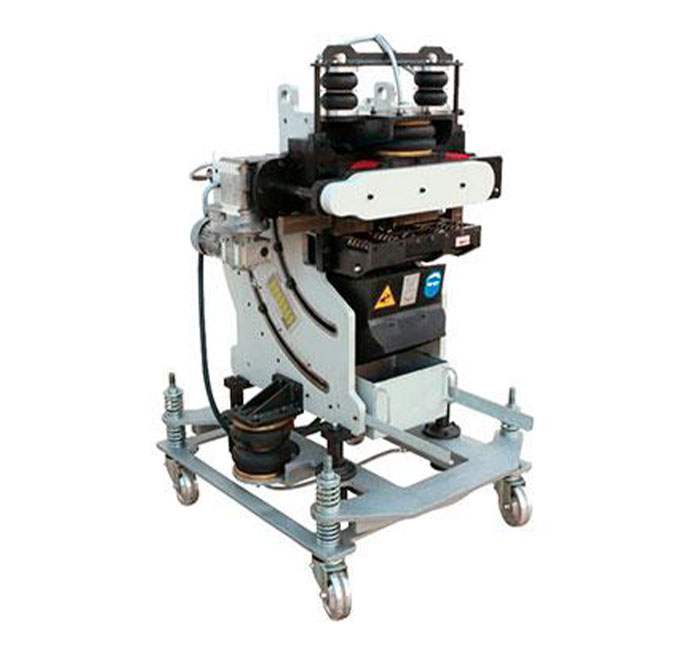

Chaflanadora

CHP-60G INV

CHP-60G INV

Chaflanadora de Placa por Mecanizado de Gran Espesor.
Apta para todo tipo de materiales desde 10 mm hasta 100 mm.
Ángulo variable integrado entre 20° hasta 50 °.
Su velocidad de trabajo y su acabado mecanizado garantiza al usuario chaflanes con máxima precisión.

Máx. Profundidad de Bisel* *en una sola pasada	40 mm
Máx. Profundidad de Bisel* *en múltiples pasadas	60 mm
Espesor Mínimo de Placa	10 mm
Espesor Máximo de Placa	100 mm
Diámetro Interno Mín. Tubo	-
Ángulos de Chaflanado	20° hasta 50°
Velocidad de Biselado	0.5 m/min
Potencia	5 HP
Peso	810 kg.
Chaflanes en Placas	K,Y,V, X y transición.
Chaflanes en Tubos	-

Solicitar Cotización

Descubre más...

Descarga el catálogo completo y conóce más sobre nuestras Chaflanadoras de Placa y Tubo .

Ver Catálogo PDF
