DOBLADORAS DE TUBO MANUALES

Las dobladoras de tubo MACKMA son las únicas dobladoras sin mandril capaces de doblar tubo industrial o de cedula ya sea lado izquierdo o derecho en el mismo equipo por medio de un sujetador reversible.

Manejamos una gran variedad de equipos con distintas capacidades que permiten doblar distintos diámetros y espesores de tubo, con una máxima capacidad de hasta 12” de diámetro.

El diseño innovador y modular permite usar la herramienta de la mayoría de los competidores reduciendo el costo en términos de herramienta.

Los modelos disponibles son: BM 34, BM 42, BM 48, BM 60, BM 76, BM 100, BM 125, BM 150, BM 200, BM 250, BM 300, etc.


Solicitar Información/Cotización

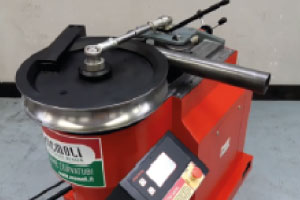

BM42/A Tubo sin mandril y doblador de tubos

La dobladora de tubería BM42 / A es la única dobladora de tubería sin mandril que permite doblar a la izquierda como la derecha con herramientas especiales contenidas en el mismo equipo.

Otra característica que hace que la dobladora de tubos BM42 sea única es la conexión que permite acoplar la herramienta de rebabeo de tubería interna / externa cónica.

Su diseño innovador permite doblar tubos con un diámetro de hasta 48 mm para un espesor de 1.5 mm con un radio mínimo de 3xOD y un radio máximo de 260 mm. Todo esto garantiza una alta repetitividad incluso para los mercados más exigentes.

El eje de curvatura es controlado por inversor; por lo tanto, la velocidad de rotación oscila entre 2 revoluciones/minuto y 3 revoluciones/minuto. Esto también es posible gracias al potenciómetro instalado, que permite al operador elegir la velocidad de rotación que mejor se adapte a la tubería a doblar.

El diseño del equipo permite la creación de figuras complejas, que requieren que la tubería pase por debajo de la cabeza de la máquina.

El motor controlado por el inversor minimiza el consumo de energía.

Nuestra marca Mackma utiliza componentes italianos de alta calidad, que garantizan una larga duración (garantía MACKMA de 2 años).


Solicitar Información/Cotización

Diámetro exterior máximo de la tubería 42 mm
Máximo Torque 1800 N/m
Diámetro con FE - 42 Kg / mm² 42 x 3 mm
Diámetro utilizando FE - 35 Kg / mm² 48 x 1.5 mm
Diámetro utilizando AISI 304/316 – 65 Kg / mm² 42 x 1.5 mm
Radio máximo 260 mm
Ángulo de curvatura máximo 180°
Velocidad de rotación mínima 2 rpm
Velocidad de rotación máxima 3 rpm
Dirección de Doblez Derecha e Izquierda
Tensión eléctrica 220/400 V
Máxima potencia instalada 0.75 KW
Peso 90 Kg
Dimensiones (AnchoxAltoxLargo) 440x970x700 mm
Temperatura de funcionamiento 0 – 50°
mayfran-logo

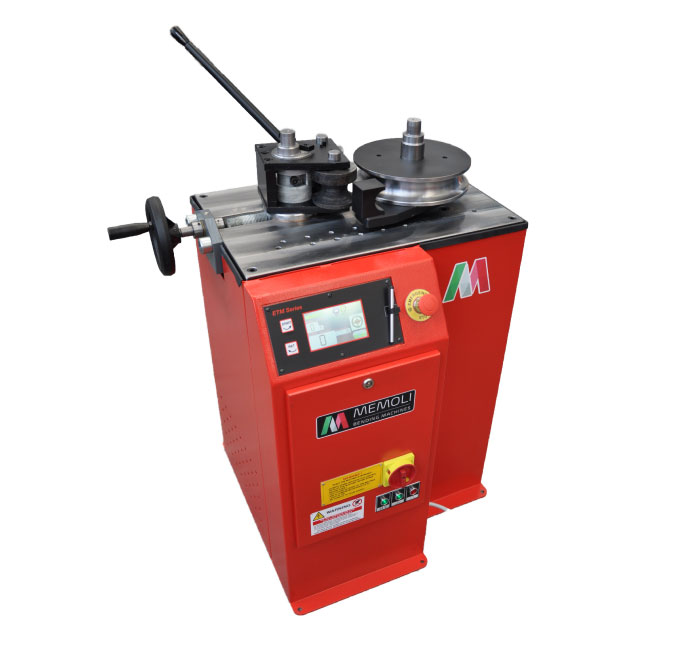

BM60 Tubo sin mandril y doblador de tubos

La dobladora de tubos BM60 es la única dobladora de tubería sin mandril que permite doblar a la izquierda como la derecha con herramientas especiales contenidas en el mismo equipo.

Otra característica que hace que la dobladora de tubos BM60 sea única es la conexión que permite acoplar la herramienta de rebabeo de tubería interna / externa cónica.

Su diseño innovador le permite doblar tuberías con un diámetro de hasta 60 mm para un espesor de 4 mm con un radio mínimo de 3xOD y un radio máximo de 380 mm. Todo esto garantiza una alta repetitividad incluso para los mercados más exigentes.

El eje de curvatura es controlado por inversor; por lo tanto, la velocidad de rotación oscila entre 1 revolución/minuto y 2 revoluciones/minuto. Esto también es posible gracias al potenciómetro instalado, que permite al operador elegir la velocidad de rotación que mejor se adapte a la tubería a doblar.

El diseño del equipo permite la creación de figuras complejas, que requieren que la tubería pase por debajo de la cabeza de la máquina.

El motor controlado por el inversor minimiza el consumo de energía.

Nuestra marca Mackma utiliza componentes italianos de alta calidad, que garantizan una larga duración (garantía MACKMA de 2 años).


Solicitar Información/Cotización

Diámetro exterior máximo de la tubería 60 mm
Máximo Torque 5500 N/m
Diámetro con FE - 42 Kg / mm² 60 x 4 mm
Diámetro utilizando FE - 35 Kg / mm² 64 x 5 mm
Diámetro utilizando AISI 304/316 – 65 Kg / mm² 64 x 3 mm
Radio máximo 380 mm
Altura de la cabeza 300 mm
Proyección de la cabeza 360 mm
Ángulo de curvatura máximo 180°
Velocidad de rotación mínima 1 rpm
Velocidad de rotación máxima 2 rpm
Dirección de Doblez Derecha e Izquierda
Tensión eléctrica 440 V ac
Máxima potencia instalada 1.5 KW
Peso 210 Kg
Dimensiones (AnchoxAltoxLargo) 680x1100x1000 mm
Temperatura de funcionamiento 0 – 50°
