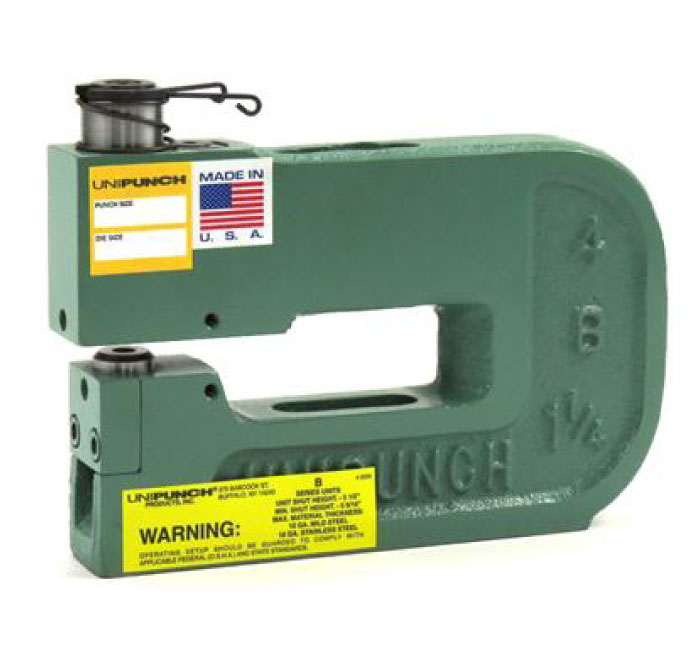

Ofrecemos soluciones de herramentales avanzados de UNIPUNCH para punzonado modular. Estos módulos “C-Framed” están diseñados para incrementar la eficiencia del proceso de punzonado, proporcionando una integración versátil, robusta y altamente precisa para prensas, plegadoras o sistemas de aire sobre aceite multicil.

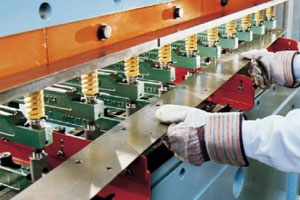

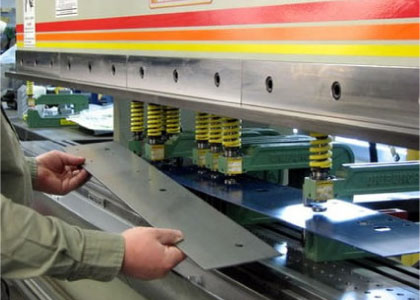

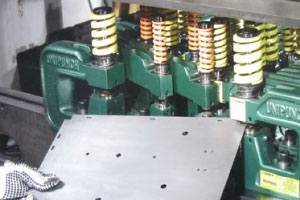

Permiten construir estaciones de punzonado adaptables y escalables. Cada unidad está equipada con un resorte de retorno, que garantiza la retracción del punzón después de realizar el agujero, y una guía metálica que mantiene la pieza en su posición
Pueden trabajar con una amplia variedad de materiales, lo que los hace muy versátiles para diferentes industrias. Entre los materiales compatibles se incluyen el acero suave hasta 3/4” de espesor, acero inoxidable hasta 1/4” de espesor, aluminio, cobre, latón, A36A (acero estructural) y materiales compuestos, fibra de vidrio, plásticos y caucho.
Está diseñada para trabajos con materiales planos de alta exigencia, especialmente acero dulce con más de 1/4” de grosor, donde se requiere resistencia, estabilidad dimensional y una operación constante en producción. Su ingeniería permite realizar operaciones de punzonado con capacidades que abarcan desde 0.0937" hasta 5", variando según el tipo de material y las especificaciones del proceso, lo que la convierte en una solución versátil para aplicaciones industriales pesadas.

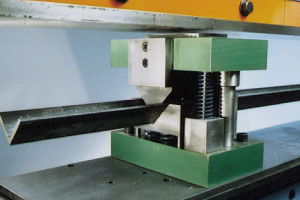

Además este sistema incorpora múltiples configuraciones adaptables a distintos requerimientos de manufactura, incluyendo variantes para corte recto (cut-off).
Esta línea de equipos está diseñada para trabajar con materiales planos, destacándose por su rendimiento óptimo en acero dulce de calibre 10 o superior, donde se requiere una combinación de resistencia mecánica, precisión y estabilidad durante el proceso de punzonado. Su capacidad operativa permite realizar perforaciones que van desde 0.0937" hasta 3.500" lo que proporciona una amplia versatilidad para aplicaciones industriales de mediano y alto tonelaje.
Un elemento distintivo de este sistema es la integración de tres rodillos motorizados, que cumplen una función crítica en la alimentación y alineación del material. Estos rodillos aseguran un avance uniforme y controlado, reduciendo desviaciones, minimizando la deformación del material y mejorando la repetibilidad del punzonado.

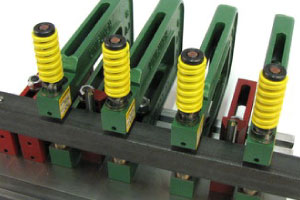

El sistema también permite una operación flexible: cuando el proceso requiere perforar únicamente un lado del tubo, es posible retirar uno de los punzones, adaptando el equipo a configuraciones de producción específicas sin necesidad de maquinaria adicional..
Es compatible con una amplia gama de geometrías, admitiendo tubos desde 9/16" hasta 1 1/4", tanto en sección redonda como cuadrada, lo que la convierte en una herramienta versátil para líneas de fabricación de muebles metálicos, estructuras ligeras, automotriz, ensambles metálicos y aplicaciones industriales en general.
Descarga el catálogo completo y conóce más sobre nuestras Herramentales Para Punzonar .
